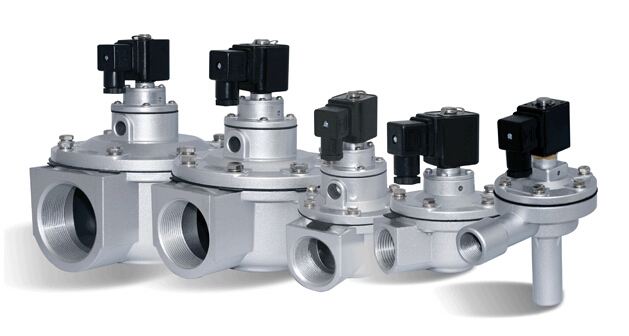

淹没式脉冲阀采用淹没于气包中的安装方法,故称淹没式。淹没式脉冲阀构造与其它结构形式比较,减少了流道阻力,降低了喷吹气源压力,因而能适用于压力低的场合,且可降低能源消耗和延长膜片的寿命 。
淹没式脉冲阀的工作原理:膜片把脉冲阀粉尘前、后两个室,当接通压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,脉冲阀处于“关闭”状态。当脉冲控制仪的电磁信号使脉冲阀的衔铁移动,阀后气室放气孔打开,后气室迅速失压,膜片移动,压缩空气通过阀输出口喷吹,脉冲阀处于“开启”状态。此时瞬间喷出压缩空气气流。脉冲控制仪电磁信号消失,脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,脉冲阀又处于“关闭”状态。
SYKL-Y型淹没式脉冲阀技术参数如下:
1、适应环境:温度为-10-+55℃;相对湿度不大于85。
2、工作介质:清洁空气。
3、喷吹气源压力:推荐使用0.2-0.3mpa,也可以使用0.3-0.6mpa.
4、电磁先导阀工作电压、电流:DC24V,0.8A;AC220V,0.14A;AC110V,0.3A.
